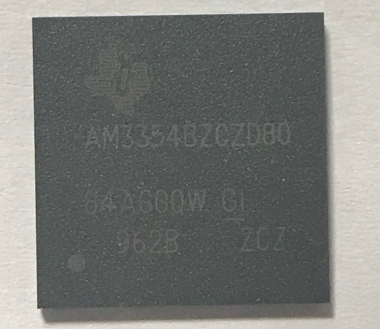

AM335x 微处理器基于 ARM Cortex-A8 处理器，在图像、图形处理、外设以及 EtherCAT 和 PROFIBUS 等工业接口选项方面得到了增强。该器件支持高级操作系统 (HLOS)。处理器 SDK Linux®和 TI-RTOS 可从德州仪器 (TI) 免费获取。

高达 1GHz Sitara™ ARM® Cortex®-A8 32 位精简指令集计算机 (RISC) 处理器

NEON™单指令流多数据流 (SIMD) 协处理器

32KB L1 指令和 32KB 带有单位检错（奇偶校验）的数据缓存

带有错误校正码 (ECC) 的 256KB L2 缓存

176KB 片载启动 ROM

64KB 专用 RAM

仿真和调试 - JTAG

中断控制器（最多可控制 128 个中断请求）

• 片上存储器（共享 L3 RAM）

• 64KB 通用片上存储器控制器 (OCMC) 随机存取存储器 (RAM)

• 可访问所有主机

• 支持保持以实现快速唤醒

• 外部存储器接口 (EMIF)

• 与 GPMC 一起使用时，可通过 BCH 算法确定所生成的伴随多项式中数据错误的地址

• 根据 BCH 算法，支持 4 位、8 位和 16 位每 512 字节块错误定位

• 灵活的 8 位和 16 位异步存储器接口，具有多达七个片选（NAND、NOR、复用 NOR 和 SRAM）

• 使用 BCH 代码，支持 4 位、8 位或 16 位 ECC

• 使用海明码来支持 1 位 ECC

• mDDR：200MHz 时钟（400MHz 数据速率）

• DDR2：266MHz 时钟（532MHz 数据速率）

• DDR3：400MHz 时钟（800MHz 数据速率）

• DDR3L：400MHz 时钟（800MHz 数据速率）

• 16 位数据总线

• 1GB 全部可寻址空间

• 支持一个 x16 或两个 x8 存储器件配置

• mDDR(LPDDR)、DDR2、DDR3、DDR3L 控制器：

• 通用存储器控制器 (GPMC)

• 错误定位器模块 (ELM)

• 可编程实时单元子系统和工业通信子系统 (PRU-ICSS)

• 一个带有流控制引脚的通用异步收发器 (UART) 端口，支持高达 12Mbps 的数据速率

• 一个增强型捕捉 (eCAP) 模块

• 2 个支持工业用以太网的 MII 以太网端口，例如EtherCAT

• 1 个 MDIO 端口

• 32位可运行在200MHz的负载/存储RISC处理器

• 8KB 带有单位检错（奇偶校验）的指令 RAM

• 8KB 带有单位检错（奇偶校验）的数据 RAM

• 具有 64 位累加器的单周期 32 位乘法器

• 增强型 GPIO 模块为外部信号提供移入/移出支持以及并行锁断

• 支持的协议如 EtherCAT®、PROFIBUS、PROFINET、EtherNet/IP™ 等

• 2个可编程实时单元(PRU)

• 12KB 带有单位检错（奇偶校验）的共享 RAM

• 三个 120 字节寄存器组，可被每个 PRU 访问

• 用于处理系统输入事件的中断控制器 (INTC)

• 用于将内部和外部主机连接到 PRU-ICSS 内部资源的本地互连总线

• PRU-ICSS 内的外设：

• 电源、复位和时钟管理 (PRCM) 模块

• 两个不可切换的电源域（实时时钟 [RTC] 和唤醒逻辑 [WAKEUP]）

• 三个可切换的电源域（MPU 子系统 [MPU]、SGX530 [GFX]、外设和基础设施 [PER]）

• 执行 SmartReflex™ 2B 类，基于芯片温度、过程变化和性能实现内核电压调节（自适应电压调节 [AVS]）

• 动态电压频率缩放 (DVFS)

• 集成了 15MHz 至 35MHz 的高频振荡器，用于为各种系统和外设时钟生成参考时钟

• 支持子系统和外设的单独时钟使能和禁用控制，帮助降低功耗

• 五个用于生成系统时钟的 ADPLL（MPU 子系统、DDR 接口、USB 和外设 [MMC 和 SD、UART、SPI、I2C]、L3、L4、以太网、GFX [SGX530]、LCD 像素时钟）

• 控制待机模式和深度休眠模式的进入和退出

• 负责休眠排序、电源域关闭排序、唤醒排序和电源域打开排序

• 时钟

• 电源

• 实时时钟 (RTC)

• 实时日期（年、月、日和星期几）和时间（小时、分钟和秒）信息

• 内部 32.768kHz 振荡器，RTC 逻辑和 1.1V 内部低压降稳压器 (LDO)

• 独立的加电复位 (RTC_PWRONRSTn) 输入

• 用于外部唤醒事件的专用输入引脚(EXT_WAKEUP)

• 可编程警报可用于生成 PRCM 内部中断（用于唤醒）或 Cortex-A8 内部中断（用于事件通知）

• 可编程警报可与外部输出 (PMIC_POWER_EN) 一起用来使能电源管理 IC，从而恢复非 RTC 电源域

• 外设

• 具有时间和频率控制功能的 16 位专用时基计数器

• 可配置为 6 个单端，6 个双边对称，或者 3个双边不对称输出

• 可配置为三个捕捉输入或者三个备用 PWM 输出

• 每秒采集 200K 个样本

• 可从 8:1 模拟开关复用的八个模拟输入中任意选择输入

• 可配置为用作 4 线、5 线或 8 线电阻式触摸屏控制器 (TSC) 接口

• 最多 24 位数据输出；每像素 8 位 (RGB)

• 分辨率最高可达 2048 x 2048 （具有最高 126MHz 的像素时钟）

• 集成 LCD 接口显示驱动器 (LIDD) 控制器

• 集成光栅控制器

• 集成 DMA 引擎可通过中断或固件计时器从外部帧缓冲器获取数据，无需加重处理器的负担

• 512 字深内部 FIFO

• 支持的显示类型：

• 字符显示器 - 使用 LIDD 控制器对这些显示器进行编程

• 无源矩阵 LCD 显示-使用 LCD 光栅显示控制器来为到无源显示的持续图形刷新提供定时和数据

• 有源矩阵 LCD 显示-使用外部帧缓冲器空间和内部 DMA 引擎来驱动到控制面板的流数据

• 拼图架构每秒可提供最多 2000 万个多边形

• 通用可扩展着色引擎 (USSE) 是一款包含像素和顶点着色功能的多线程引擎

• 超过 Microsoft VS3.0、PS3.0 和 OGL2.0 的高级着色功能集

• Direct3D Mobile、OGL-ES 1.1 和 2.0 以及 OpenMax 的行业标准 API 支持

• 精细的任务切换、负载均衡和电源管理

• 高级几何 DMA 驱动型操作，最大程度地减少 CPU 交互

• 可编程高质量图像防锯齿

• 用于统一存储器架构中操作系统运行的完全虚拟化存储器寻址

• DMTIMER1 是用于操作系统 (OS) 节拍的 1ms 计时器

• DMTIMER4–DMTIMER7 为引脚输出

• 每组包含 32 个 GPIO 引脚（与其他功能引脚复用）

• GPIO 引脚可作为中断输入（每组多达两个中断输入）

• 标准模式（高达 100kHz）

• 快速模式（高达 400kHz）

• 1 位、4 位和 8 位 MMC、SD 和 SDIO 模式

• MMCSD0 具有专用于 1.8V 或 3.3V 操作的电源轨

• 高达 48MHz 的数据传输速率

• 支持卡检测和写保护

• 符合 MMC4.3、SD 和 SDIO 2.0 规范

• 最多 2 个芯片选择

• 高达48 MHz

• 所有 UART 支持 IrDA 和 CIR 模式

• 所有 UART 支持 RTS 和 CTS 流量控制

• UART1 支持完整的调制解调器控制

• 高达 50MHz 的发送和接收时钟

• 每个具有独立 TX 和 RX 时钟的 McASP 端口对应多达四个串行数据引脚

• 支持时分多路复用 (TDM)、内部 IC 声音 (I2S) 和类似格式

• 支持数字音频接口传输（SPDIF、IEC60958-1 和 AES-3 格式）

• 用于发送和接收的 FIFO 缓冲器（256 字节）

• 支持 CAN 版本 2 部分 A 和 B

• 集成开关

• 每个 MAC 都支持 MII、RMII、RGMII 和 MDIO 接口

• 以太网 MAC 和交换机可独立于其它功能运行

• IEEE 1588v2 精密时间协议 (PTP)

• 最多两个带集成 PHY 的 USB 2.0 高速 DRD（双角色器件）端口

• 多达两个工业千兆位以太网 MAC（10、100 和 1000Mbps）

• 多达 2 个控制器局域网 (CAN) 端口

• 多达两个多通道音频串行端口 (McASP)

• 最多 6 个 UART

• 多达两个主从 McSPI 串行接口

• 多达三个 MMC、SD 和 SDIO 端口

• 多达三个 I2C 主从接口

• 多达四组通用 I/O (GPIO) 引脚

• 多达三个外部直接存储器访问 (DMA) 事件输入也可用作中断输入

• 8 个 32 位通用计时器

• 一个安全装置计时器

• SGX530 3D 图形引擎

• LCD 控制器

• 12 位逐次逼近寄存器 (SAR) ADC

• 多达三个 32 位 eCAP 模块

• 多达三个增强型高分辨率 PWM 模块 (eHRPWM)

• 多达 3 个 32 位增强型正交编码脉冲 (eQEP) 模块

• 器件标识

• 生产 ID

• 器件部件号（唯一的 JTAG ID）

• 设备版本（可由主机 ARM 读取）

• 包含电子熔丝组 (FuseFarm)，其中一些位厂家可编程

• 调试接口支持

• 用于 ARM（Cortex-A8 和 PRCM）和 PRU-ICSS 调试的 JTAG 和 cJTAG

• 支持器件边界扫描

• 支持 IEEE1500

• DMA

• 向/从片上存储器传送

• 向/从外部存储器（EMIF、GPMC 和从外设）传送

• 片上增强型 DMA 控制器 (EDMA) 搭载三个第三方传送控制器 (TPTC) 和一个第三方通道控制器 (TPCC)，支持多达 64 个可编程逻辑通道和 8 个 QDMA 通道。EDMA 用于：

• 处理器间通信 (IPC)

• 生成中断的邮箱寄存器

• 自旋锁具有128个软件指定的锁寄存器

• 4 个初启程序 （Cortex-A8、PRCM、PRU0、PRU1）

• 集成了基于硬件的 IPC 邮箱，以及用于 Cortex-A8、PRCM 和 PRU-ICSS 之间进程同步的 Spinlock

• 安全性

• 密码硬件加速器（AES、SHA、RNG）

• 安全引导

• 启动模式

• 通过锁存在 PWRONRSTn 复位输入引脚上升沿的启动配置引脚来选择启动模式

• 封装：

• 298 引脚 S-PBGA-N298 过孔通道封装
  （后缀 ZCE），0.65mm 焊球间距

• 324 引脚 S-PBGA-N324 封装
  （后缀 ZCZ），0.80mm 焊球间距
